Wymiana macNuc'a - historia sukcesu?

[DKnoto]

Powolutku zabieram się za montaż bambetli, które dotarły do mnie w ostatnim czasie,
co było też widać w innych wątkach. Nie mam jeszcze kilku znaczących drobiazgów:
.

• dysk główny, w pierwszym podejściu miałem zamiar przenieść stary dysk SSD M.2
  ale doszedłem do wniosku, że będzie zbyt mocno odstawać od reszty sprzętu;
• adapter dopasowujący kartę WiFi do złącza M.2;
• kable antenowe WiFi i BT pozwalające doprowadzić sygnał;
• rozważam jeszcze zakup dodatkowego wentylatora 140 mm.

.
ale to co dotarło nadaje się do pierwszych przymiarek. Wstępnie osadziłem pamięć i procesor:
.


.

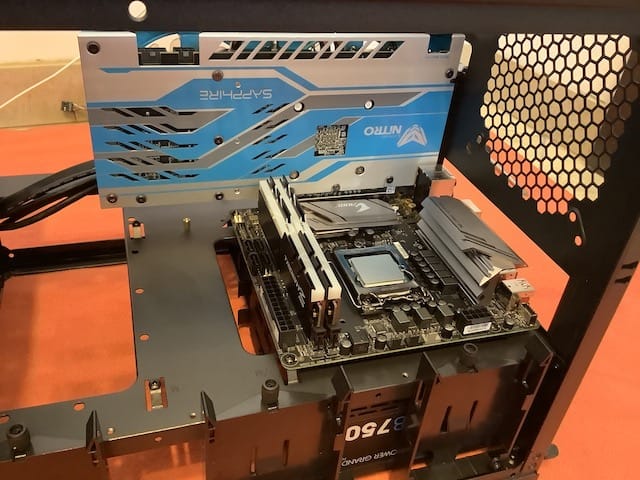

dodałem kartę graficzną i zamontowałem w obudowie:
.


[Alpha01]

Haha, musiałem sprawdzić w słowniku co to są te bambetle. U nas się gada klamoty.

[DKnoto]

Klamoty też mi są znane

[Alpha01]

I jak tam. Już pod prądem?

[DKnoto]

Absolutnie nie. Tak jak pisałem w innym wątku drugie złącze M.2 jest pod spodem płyty i nie
ma sensu tego skręcać na olejno bez adaptera do karty Wi-Fi. Czekam na dostawę z Chin...

[Alpha01]

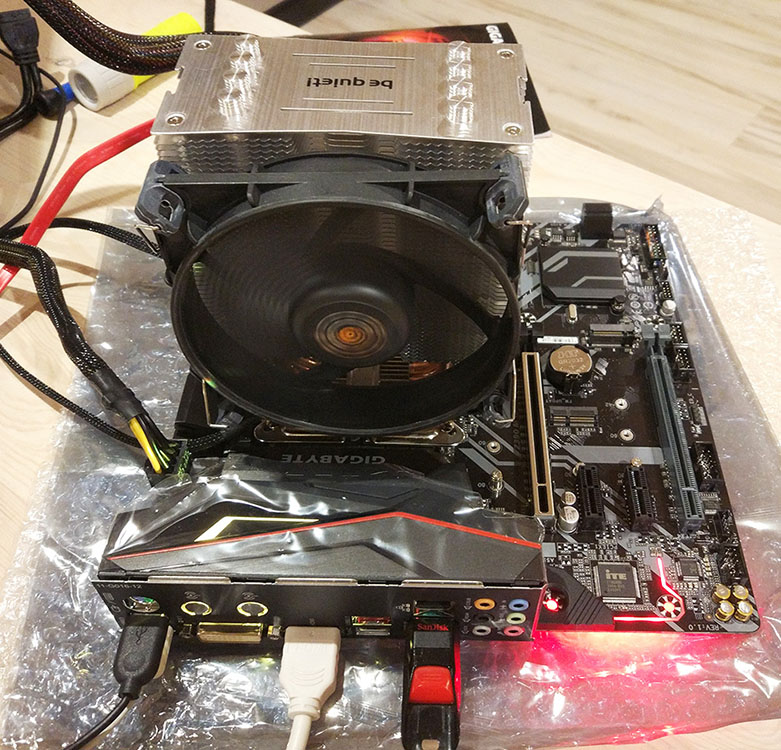

... Brakowało mi wtedy obudowy i kulera. By się zmieścić w terminie 15 dni, w czasie których można bez ceregieli oddać jakąś niepasującą część, podłączyłem sprzęt na stole i wystartowałem SSD z poprzedniego komputera. Nie było większych problemów, jedynie z iGPU.


[DKnoto]

20 dni później...

od piątku walczę z finalnym złożeniem i wyszło to całkiem nieźle, ale o tym potem, teraz chronologicznie co robiłem:

• usunąłem naklejkę informacyjną z dysku SSD aby nie utrudniała odpływu ciepła z układów do taśmy termo-przewodzącej radiatora.
  W sieci były informacje aby tego nie robić ale nikt nie podał sensownej przyczyny. Dla pewności sprawdziłem opór elektryczny taśmy,

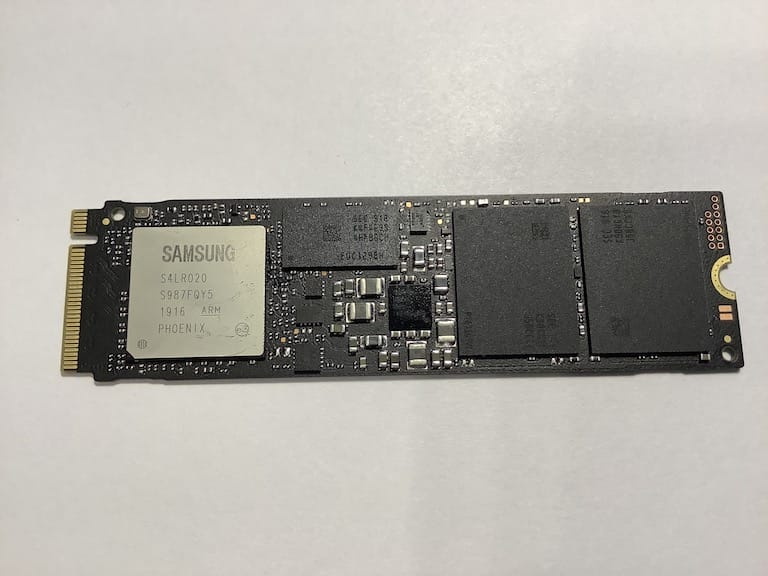

  okazał się bardzo wysoki około 0.5 MOm. Dysk po usunięciu taśmy:

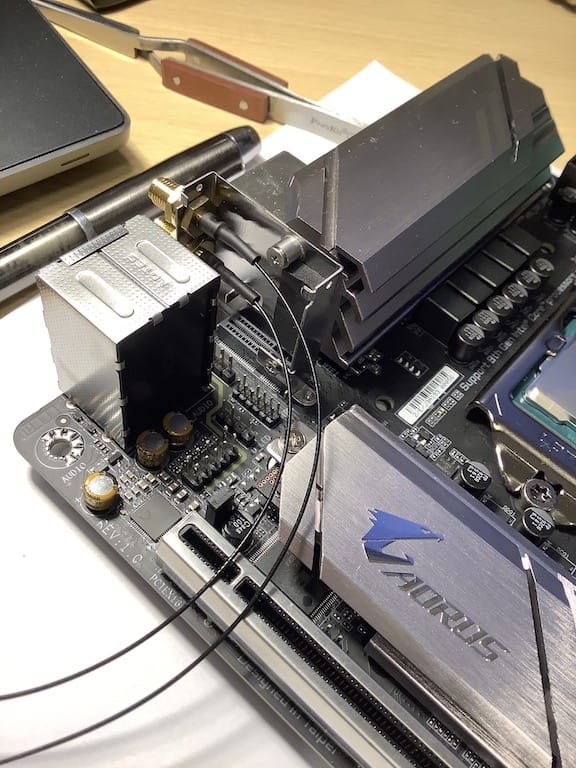

• przygotowałem wyjścia antenowe Wi-Fi i BT wykorzystując oryginalną połówkę obudowy modułu Intela:

• podłączyłem anteny do karty BCM94360CS2:

• i zamontowałem kartę na płycie głównej, widok od góry:

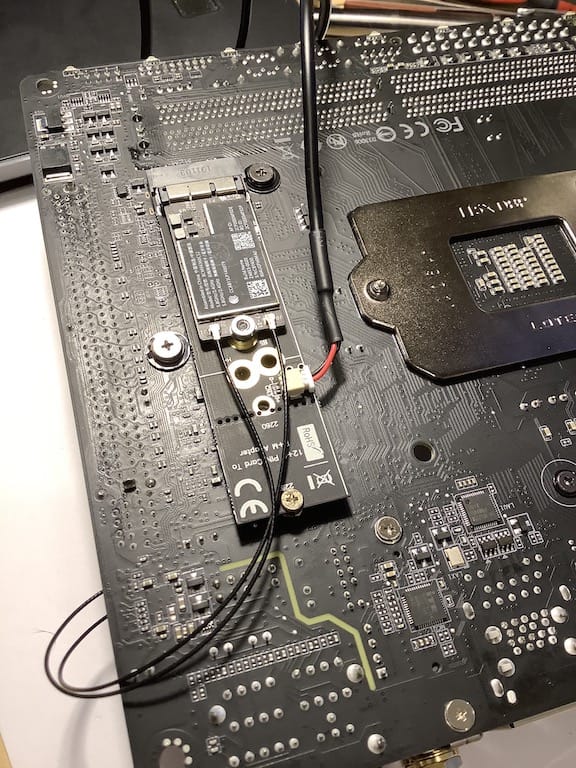

• widok od dołu płyty:




[DKnoto]

Miałem publikować dalej jak idzie uruchamianie ale ono kompletnie nie idzie.
Instalator na mojej płycie nie chce wystartować a chłodzenie wodne okazało
się lipne, najpierw zaczęło coś terkotać a później jeden z wentylatorów na
chłodnicy kompletnie się zatrzymał i nie odpala

[Alpha01]

Nie wiem czy to pocieszające, ale u mnie ta kanapka BCM943602CS i NGFF M.2 Key A/E adapter też nie działa. Nie wykrywa się na PCI.
Jeszcze nie wiem co jest grane.

[DKnoto]

@Alpha01 na tonymacx86 też znalazłem sporo głosów, że BT działa a WiFi niekoniecznie.

BTW. Znalazłem przyczynę zatrzymania pracy wentylatora, łączówka się rozsunęła
